动力环境监控系统

发布时间:2023-04-27 15:16

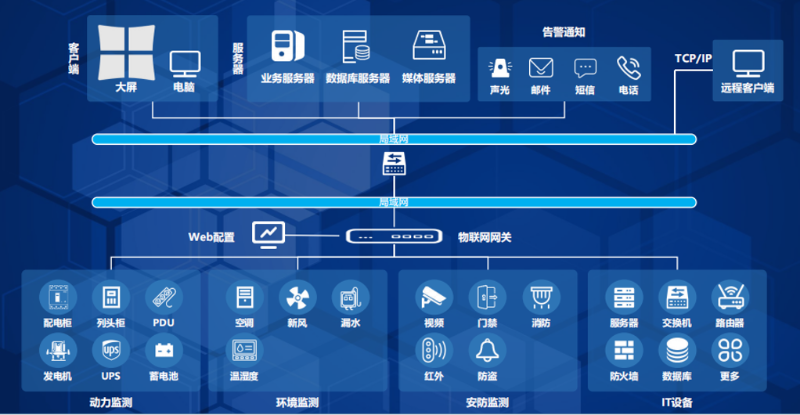

1、主系统概述：对分布的各个独立的动力设备，机房环境监测与监控设备设施、安保监控对下进线要测、遥信、遥控和遥视，实时检测各类设备与传感器的运行状态，记录和处理相关数据，及时监测故障，实时通知人员处理。从而实现无人值守以及数据中心的统一监测与管理，为机房实现管理自动化、运维智能化和决策科学化提供有力技术支持。

2、子系统概述：

一、UPS监测子系统

对机房UPS各部件的运行状态进行监控。能够实时反映设备状态及故障信息，记录各种数据并绘制相关图表。

二、空调监测子系统

可根据温湿度监控数据联动空调开关。

三、温湿度监测子系统

对机房温湿度实时监视，显示并记录其运行数据。监控系统支持通过短信实时查询机房各监测点的温度和湿度情况。

四、漏水监测子系统

对机房可能的漏水区域实时监视，显示并记录其运行数据，支持现场仿真显示。

五、消防监测子系统

实时监测机房内的火灾情况和及时告警。本子系统发生报警时可根据需要发出报警提示，联动门禁系统打开相应逃生通道，让工作人员迅速撤离灾害现场。

六、门禁监测子系统

可监测门的开关状态以及通过软件实现远程开关门区。

七、视频监测子系统

具有和其他系统联动功能，一旦门禁系统、红外检测系统和其他检测系统发现异常，应自动进行抓拍图片或者小于15秒的录像，并将抓拍图片和录像进行独立存储，便于事件追踪查阅。

产品规格：

序号	系统分类	设备	实现功能
1	环境系统	机柜温湿度	按需部署把不同数量的温度烫头，实现服务器级的温湿度监测
2		环境温湿度	对机房温湿度进线实时监测
3		精密空调	实时监控空调的运行状态、运行参数、故障状态以及远程控制
4		普通空调	对普通空调进行远程控制，设置温度，支持来电自启动与轮机工作
5		漏水检测	对空调以及水管渗漏进行实时检测
6		粉尘颗粒物	实时检测机房环境颗粒物浓度
7		新风机	远程监控新风机的运行状态与风速、开关控制
8	动力系统	配件柜	对三相电压，电流，线电压，功率，视在功率，无功功率。功率因数等进行实时监测与预警
9		精密列头柜	对主、支路电压，电流，线电压，功率，负载、电能、功率因数等进行实时监测与预警
10		直流电源屏	对直流屏的电压电流，功率用电量监测与预警
11		智能PDU	对机柜PDU的电流电压，功率，电能、负载、空开等数据进行实时监测或独立控制
12		UPS主机	实时监测UPS的输入、输出、旁路、电池等配电参数以及设备状态和设备故障信息
13		空开监测	对空开的断开和闭合进行监测
14	安防系统	烟雾探测器	监测机房火灾隐患
15		红外探头	检测主要通道人员存在信号，可联动摄像头动作
16		视频图像	对接主流摄像头集成。并通过后天策略进行联动
17		门禁监控	监测门开启状态、进出日志以及对门禁进行授权管理，远程开关门
18	控制系统	照明灯	对通道的灯以及机柜照明进行自动控制、便捷运维实现节能管理，可自定义控制策略
19	控制系统	天窗	实现对天窗的远程开、关控制
20	IT运维管理	路由器	对端口状态、流量、连接状态、WAN口流量、运行时间等
21		交换机	交换机端口，网络流量、运行状态等参数
22		服务器	服务器CPU、内存、硬盘使用率、网络状态等参数
23	数据处理	数据采集器	对接入的设备与系统管理进行数据分析与协议转换
24	数据处理	触摸屏	对柜内设施的统一可视化管理，并提供标准化北向接口
